Présentation de la rectifieuse universelle 2M9120A

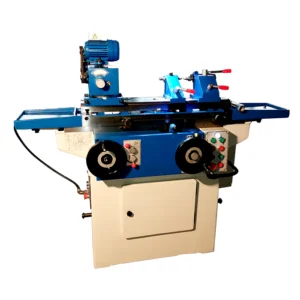

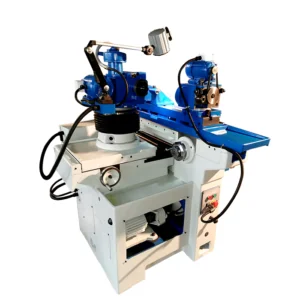

Vue de la machine, de la table et de la tête de rectification.
2M9120AWMTCNCRectification & affûtage
Affûteuse et rectifieuse universelle
Une machine polyvalente pour affûtage et petits travaux de rectification.
Visuel publié sur la fiche du modèle. Accessoires et configuration selon le devis.

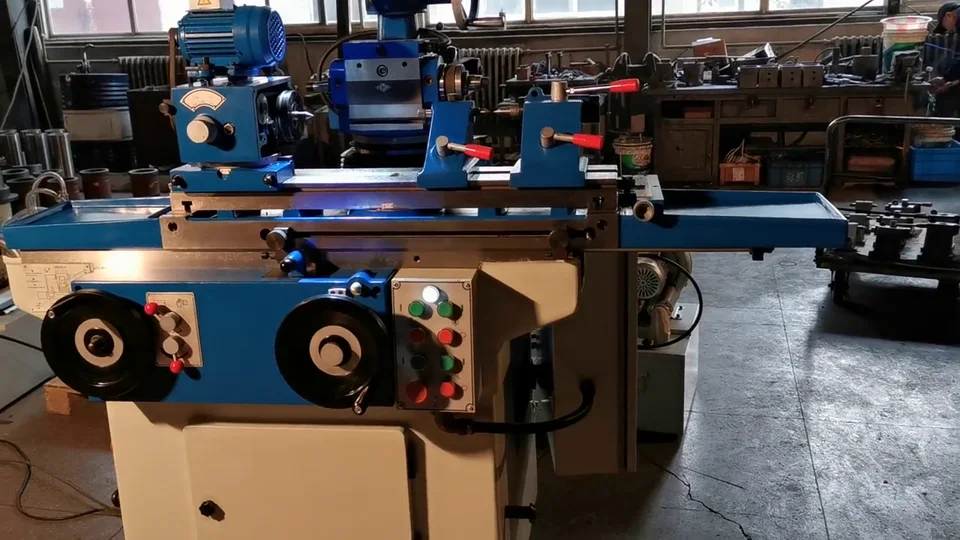

Vidéos du modèle · 1
- Zone d’affûtage annoncée
- 200 × 500 mm
- Longueur de pièce maximale annoncée
- 500 mm
- Poids de pièce maximal annoncé
- 10 kg
Sur devisOffre personnalisée en CHF
Préparer mon devis →Sans engagement · Aucun paiement à cette étape
Précisez votre configuration dans la boutique. Nous confirmons le prix, les équipements inclus et les modalités de livraison dans votre offre.
Pour votre atelier
La 2M9120A associe plusieurs fonctions de rectification et d’affûtage d’outils. Les équipements nécessaires changent selon qu’il s’agit d’affûter une fraise, un foret ou de rectifier une petite pièce. La demande de devis permet de définir les dispositifs à inclure.
Caractéristiques techniques
29 caractéristiques- Zone d’affûtage annoncée
- 200 × 500 mm
- Longueur de pièce maximale annoncée
- 500 mm
- Poids de pièce maximal annoncé
- 10 kg
- Broche de rectification
- 2 500 tr/min
- Meule annoncée
- 200 × 20 × 75 mm
- Surface de rectification plane (largeur × longueur)
- 50 × 200 mm
- Longueur de rectification annoncée
- 200 mm
- Rectification intérieure, plage optimale annoncée
- Ø 10–50 × 75 mm
- Rectification extérieure, plage maximale annoncée
- Ø 5–50 × 400 mm
- Orientation de table
- −30° à +45°
- Course Z
- 480 mm
- Avance X par tour de volant, fin / grossier
- 1 / 4 mm
- Graduation X, fin / grossier
- 0,005 / 0,02 mm/division
- Graduation de réglage en hauteur
- 0,01 mm/division
- Réglage en hauteur par tour de volant
- 1 mm
- Cône de contre-pointe
- MT2
- Course du fourreau de contre-pointe
- 14 mm
- Vitesse de broche de rectification intérieure
- 13 500 tr/min
- Orientation de tête porte-meule
- ±90°
- Orientation de poupée porte-pièce
- ±90°
- Cône de poupée porte-pièce
- MT2
- Vitesse de poupée porte-pièce
- 3 vitesses, de 110 à 300 tr/min
- Diamètre de mandrin
- 100 mm
- Puissance totale annoncée
- 2,525 kW
- Puissance moteur principal
- 1,1 kW
- Meule intérieure minimale
- 10 × 10 × 3 mm
- Meule intérieure maximale
- 25 × 20 × 6 mm
- Encombrement (L × l × H)
- 1 520 × 1 350 × 1 400 mm
- Poids net / brut
- 1 350 / 1 700 kg
Préparer votre demande
Distinguez la rectification plane, cylindrique et l’affûtage. Votre choix dépend des surfaces à traiter, des dimensions, de la matière et des tolérances : transmettez un plan ou un exemple de pièce.
