Mortaiseuse verticale à table circulaire
Course de coupe de 320 mm et table rotative de 630 mm de diamètre.

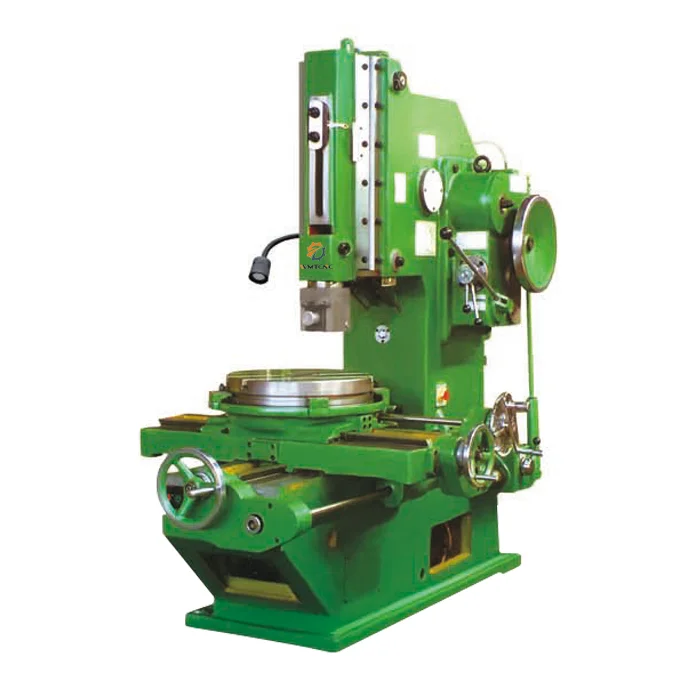

Photographie de la gamme B5020 / B5032 publiée sur la fiche B5032. Dimensions et équipements selon le devis.
- Longueur de coupe maximale annoncée
- 320 mm
- Diamètre de table
- 630 mm
- Rotation de table
- 360°
Sur devisOffre personnalisée en CHF
Préparer mon devis →Sans engagement · Aucun paiement à cette étape
Précisez votre configuration dans la boutique. Nous confirmons le prix, les équipements inclus et les modalités de livraison dans votre offre.
Pour votre atelier
La B5032 est une mortaiseuse verticale pour préparer des opérations de rainurage intérieur et de façonnage par mouvement alternatif. Sa table circulaire permet d’orienter les pièces. Les outils et le montage de bridage doivent être adaptés à l’alésage et à la forme recherchée.
Caractéristiques techniques
18 caractéristiques- Longueur de coupe maximale annoncée
- 320 mm
- Diamètre de table
- 630 mm
- Rotation de table
- 360°
- Poids de pièce maximal annoncé
- 500 kg
- Moteur principal
- 4 kW
- Cadences du coulisseau
- 20 / 32 / 50 / 80 va-et-vient par minute
- Réglage vertical du coulisseau
- 315 mm
- Section maximale d'outil (largeur × hauteur)
- 25 × 40 mm
- Course longitudinale mécanique / manuelle
- 480 / 620 mm
- Course transversale mécanique / manuelle
- 480 / 560 mm
- Effort maximal de coupe
- 75 000 N
- Distance table–extrémité inférieure du chariot
- 490 mm
- Distance appui de l'outil–paroi avant du bâti
- 600 mm
- Avance mécanique linéaire annoncée
- 0,08–1,21 mm
- Avance mécanique rotative annoncée
- 0,052–0,783°
- Vitesse du moteur principal
- 960 tr/min
- Encombrement (L × l × H)
- 2 180 × 1 505 × 2 285 mm
- Poids approximatif
- 3 500 kg
Préparer votre demande
Décrivez la géométrie à produire, la matière et les dimensions. Pour un engrenage, transmettez les données utiles du plan ; pour le mortaisage, précisez le profil et la course nécessaire.
