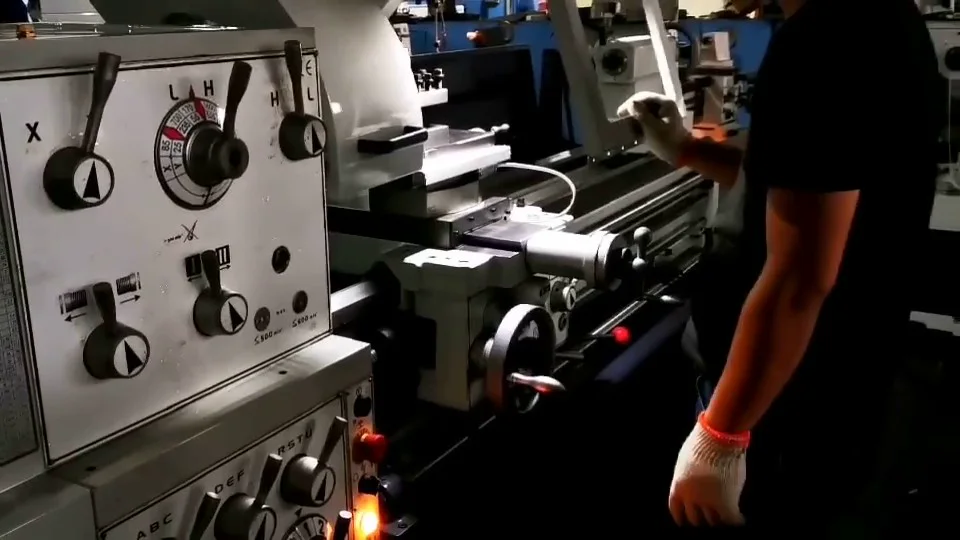

Démonstration de tournage — CD6250B
Usinage et commandes de la configuration présentée.
CD6250BWMTCNCTournage
Tour parallèle industriel à banc rompu
Passage sur banc de 500 mm et broche de 65 mm pour le tournage général.

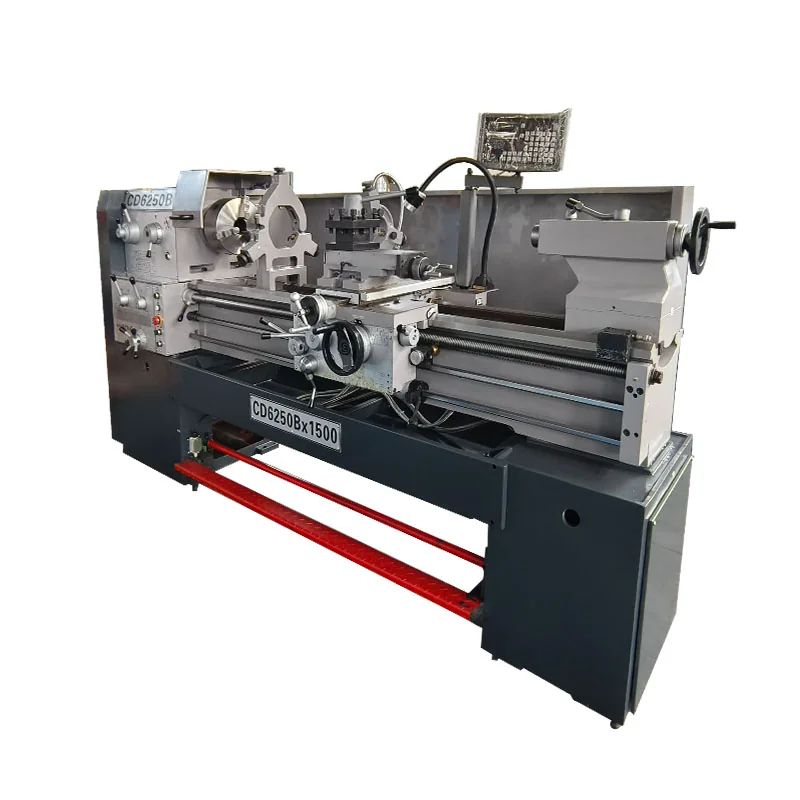

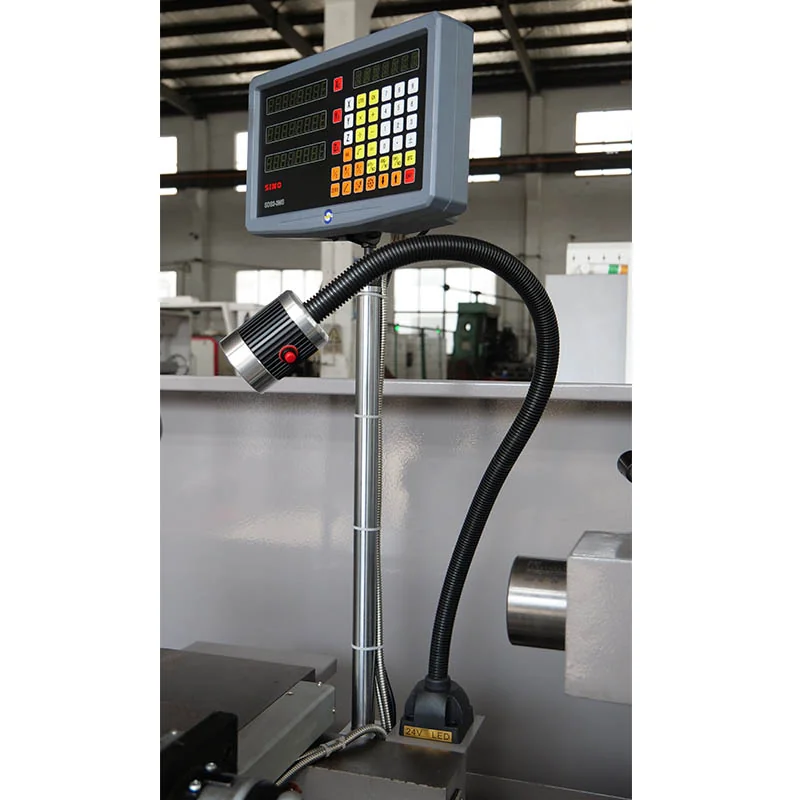

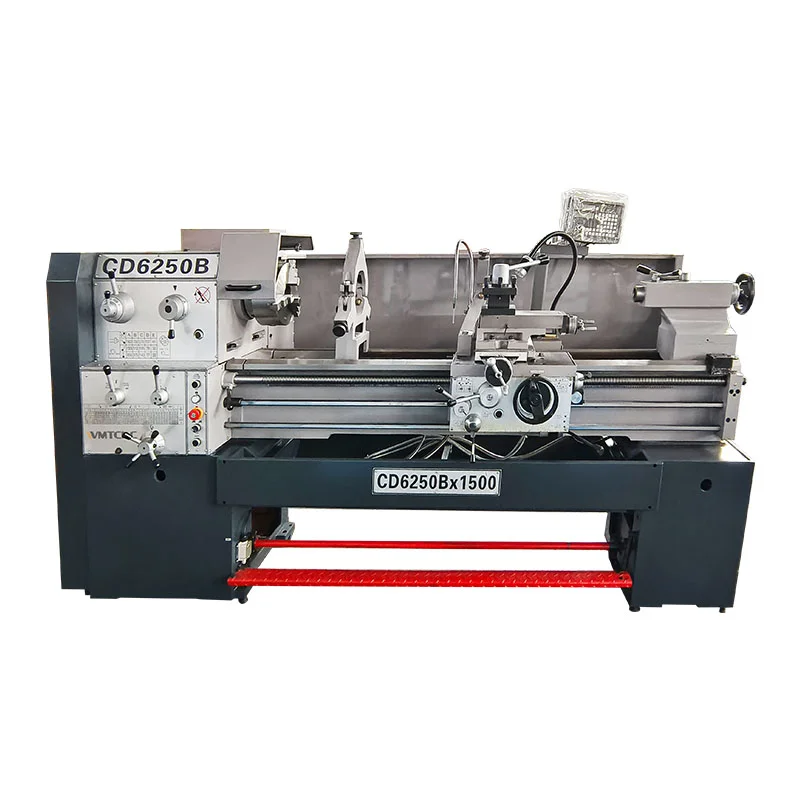

Photographie de la version CD6250B × 1 500. Entre-pointes et accessoires selon le devis. L’éclairage et l’affichage des positions montrés sur certaines vues dépendent de la configuration retenue.
Vidéos du modèle · 1
- Passage sur banc
- 500 mm
- Passage sur chariot transversal
- 325 mm
- Entre-pointes
- 1 000 / 1 500 / 2 000 / 3 000 mm
Sur devisOffre personnalisée en CHF
Préparer mon devis →Sans engagement · Aucun paiement à cette étape
Précisez votre configuration dans la boutique. Nous confirmons le prix, les équipements inclus et les modalités de livraison dans votre offre.
Pour votre atelier
Le CD6250B associe un banc de 330 mm de largeur et un choix d’entre-pointes de 1 à 3 mètres. Il permet de préparer un projet d’usinage d’arbres, de bagues ou de pièces filetées. Le diamètre, la longueur des pièces et les accessoires déterminent la configuration à chiffrer.
Caractéristiques techniques
23 caractéristiques- Passage sur banc
- 500 mm
- Passage sur chariot transversal
- 325 mm
- Entre-pointes
- 1 000 / 1 500 / 2 000 / 3 000 mm
- Alésage de broche
- 65 mm
- Vitesse de broche
- 20 à 1 800 tr/min — 15 vitesses
- Moteur principal
- 5,5 kW
- Passage dans le rompu
- 630 mm
- Longueur utile du rompu
- 260 mm
- Largeur du banc
- 330 mm
- Nez de broche
- ISO-D6 (version B)
- Avances longitudinales
- 66 valeurs, de 0,072 à 4,038 mm/tour
- Avances transversales
- 66 valeurs, de 0,036 à 2,019 mm/tour
- Filetages métriques
- 66 pas, de 0,5 à 28 mm
- Filetages diamétraux
- 33 valeurs, de 8 à 56 DP
- Course du petit chariot
- 130 mm
- Course du chariot transversal
- 300 mm
- Section maximale des outils
- 25 × 25 mm
- Diamètre du fourreau de contre-pointe
- 65 mm
- Cône de contre-pointe
- MT5
- Course de contre-pointe
- 120 mm
- Moteur de déplacement rapide
- 120 W
- Moteur de pompe de lubrification
- 125 W
- Emballage selon longueur (L × l × H)
- 2 420 / 2 920 / 3 460 / 4 720 × 1 150 × 1 800 mm
Préparer votre demande
Comparez le diamètre admissible, la longueur entre pointes et le passage de broche. Précisez la matière, les dimensions des pièces et le type de commande souhaité pour préparer une configuration adaptée.
