Réglages et présentation du tour CJM280V

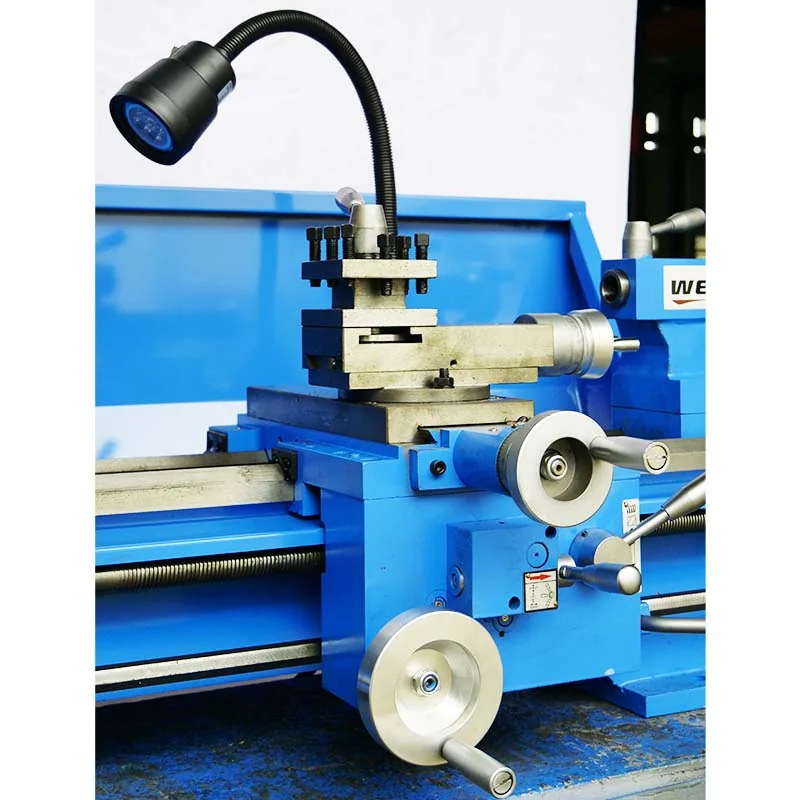

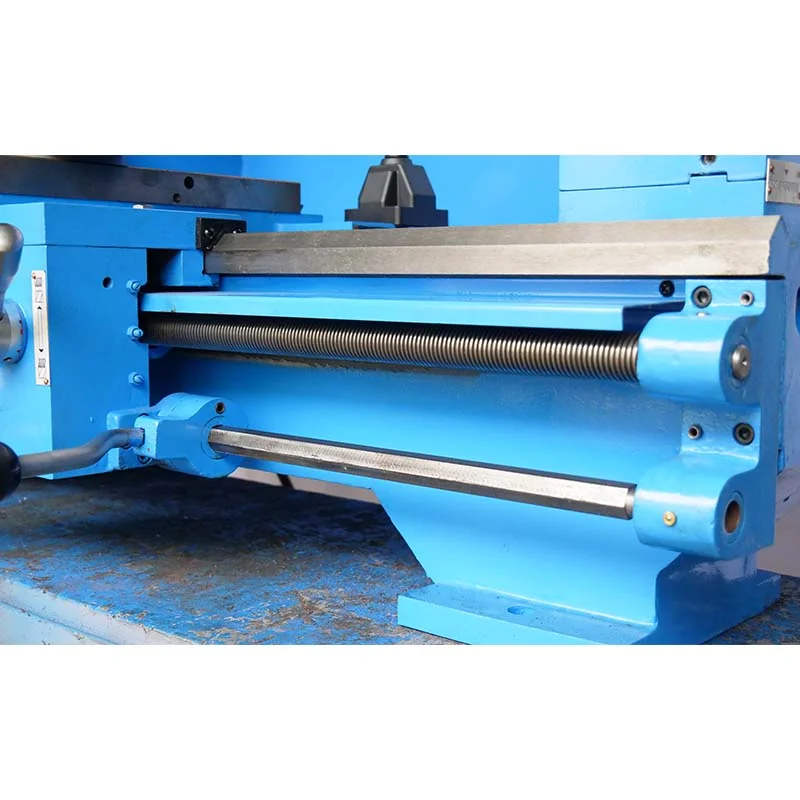

Chariots, porte-outil, contre-pointe et commandes du tour.
CJM280VWMTCNCTournage

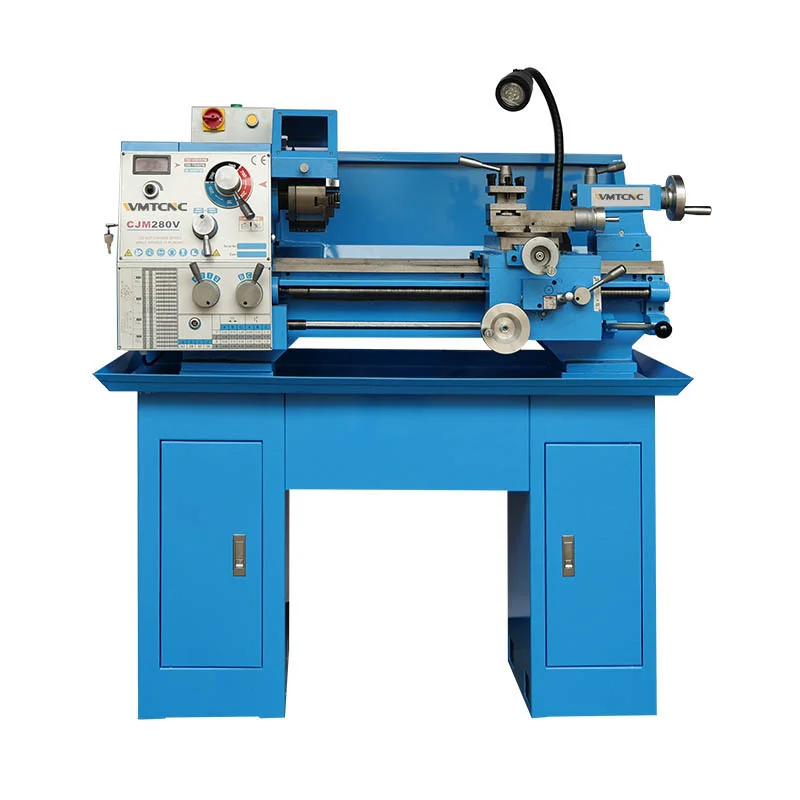

Tour de précision à vitesse variable
Un tour de paillasse de 280 mm de passage sur banc, en longueur 500 ou 750 mm.
Visuel publié sur la fiche du modèle. Accessoires et configuration selon le devis.

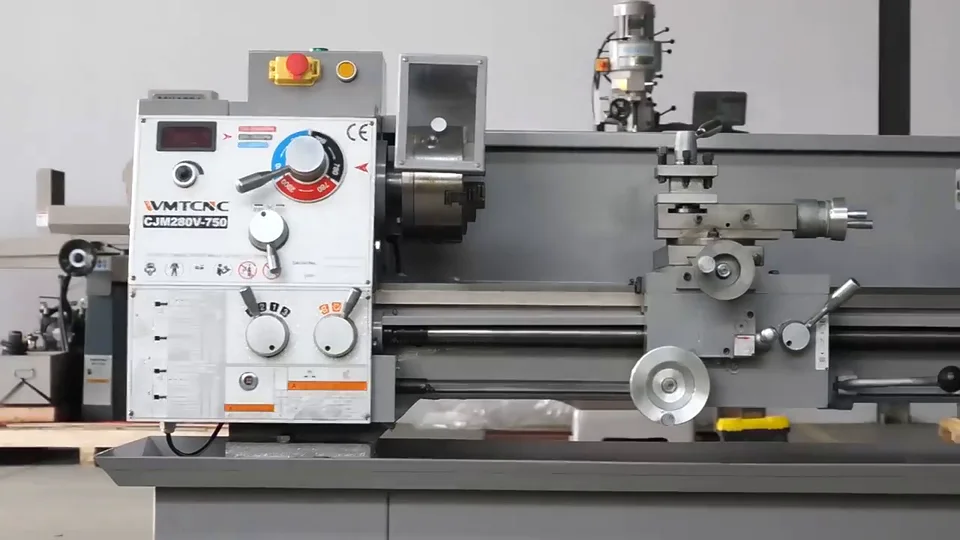

Vidéos du modèle · 1
- Passage sur banc
- 280 mm
- Longueur de pièce annoncée
- 500 ou 750 mm
- Alésage de broche
- 38 mm
Sur devisOffre personnalisée en CHF
Préparer mon devis →Sans engagement · Aucun paiement à cette étape
Précisez votre configuration dans la boutique. Nous confirmons le prix, les équipements inclus et les modalités de livraison dans votre offre.
Pour votre atelier
Le CJM280V permet de tourner et de fileter des petites pièces avec trois gammes et une variation continue de la vitesse. Ses deux longueurs de travail permettent de choisir le format adapté à la place disponible et aux pièces à réaliser.
Caractéristiques techniques
21 caractéristiques- Passage sur banc
- 280 mm
- Longueur de pièce annoncée
- 500 ou 750 mm
- Alésage de broche
- 38 mm
- Vitesse de broche
- 30 à 2 000 tr/min
- Moteur
- 750 W
- Passage sur chariot
- 165 mm
- Cône de broche
- MT5
- Course du chariot transversal
- 185 mm
- Course longitudinale du porte-outil
- 75 mm
- Filetages métriques
- 18 pas, de 0,2 à 3,5 mm
- Filetages en pouces
- 34 pas, de 4,5 à 48 TPI
- Filetages au module
- 16 valeurs, de 0,2 à 1,75 MP
- Filetages diamétraux
- 24 valeurs, de 16 à 120 DP
- Avance longitudinale
- 0,05–0,35 mm/tour
- Avance transversale
- 0,025–0,18 mm/tour
- Course de contre-pointe
- 75 mm
- Cône de contre-pointe
- MT3
- Réglage de vitesse
- 3 gammes et variation continue
- Poids net / brut
- Version 500 mm : 260 / 300 kg ; version 750 mm : 270 / 320 kg
- Encombrement (L × l × H)
- Version 500 mm : 117 × 65 × 65 cm ; version 750 mm : 142 × 65 × 65 cm
- Emballage (L × l × H)
- Version 500 mm : 131 × 77 × 75 cm ; version 750 mm : 153 × 77 × 75 cm
Préparer votre demande
Comparez le diamètre admissible, la longueur entre pointes et le passage de broche. Précisez la matière, les dimensions des pièces et le type de commande souhaité pour préparer une configuration adaptée.
