J23-25 — présentation de la presse mécanique
Présentation réelle de la presse J23-25 en atelier, publiée sur la boutique WMTCNC. Configuration filmée et équipement selon devis.
J23-25WMTCNCTôlerie & formage
Presse mécanique de poinçonnage
Presse à col de cygne de 250 kN pour des opérations avec outils dédiés.

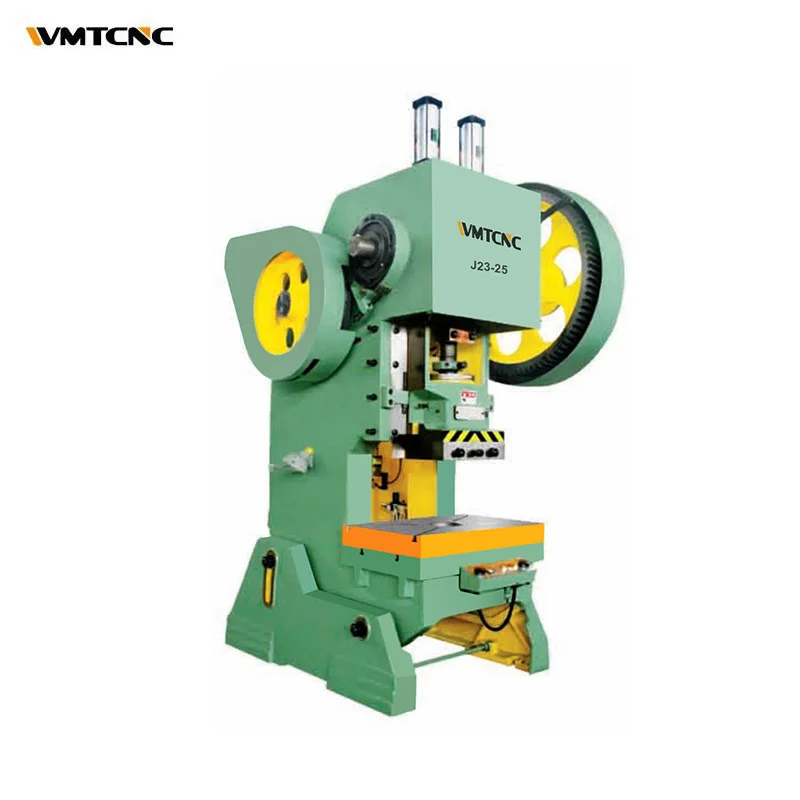

Photographie présentée sur la fiche du modèle. Outillage, protections et équipements selon la configuration retenue.
Vidéos du modèle · 1
- Effort nominal
- 250 kN
- Course du coulisseau
- 65 mm
- Col de cygne
- 200 mm
Sur devisOffre personnalisée en CHF
Préparer mon devis →Sans engagement · Aucun paiement à cette étape
Précisez votre configuration dans la boutique. Nous confirmons le prix, les équipements inclus et les modalités de livraison dans votre offre.
Pour votre atelier
Cette presse mécanique inclinable est destinée aux opérations de poinçonnage et de travail de la tôle avec un outillage de presse adapté. L’étude doit préciser les pièces, les outils, l’alimentation matière et la configuration de protection du poste.
Caractéristiques techniques
19 caractéristiques- Effort nominal
- 250 kN
- Course du coulisseau
- 65 mm
- Col de cygne
- 200 mm
- Table
- 560 × 370 mm
- Cadence annoncée
- 55 coups/min
- Moteur
- 2,2 kW
- Course nominale au point d’effort
- 2,2 mm
- Hauteur maximale de fermeture annoncée
- 270 mm
- Réglage de hauteur d’outil
- 55 mm
- Passage entre montants
- 270 mm
- Face inférieure du coulisseau
- 250 × 220 mm
- Logement de queue d’outil
- Ø 40 mm, profondeur 60 mm
- Diamètre du trou d’évacuation
- 120 mm
- Épaisseur de la table
- 50 mm
- Inclinaison maximale annoncée
- 30°
- Hauteur de surface de table
- 800 mm
- Dimensions hors tout (P × L × H)
- 1 345 × 950 × 2 130 mm
- Entraxe des fixations au sol (P × L)
- 920 × 600 mm
- Masse approximative annoncée
- 1 780 kg
Préparer votre demande
La longueur utile, l’épaisseur, le matériau et l’outillage déterminent la configuration. Les capacités annoncées dépendent des conditions de travail : joignez votre besoin de fabrication au devis.
