Rectifieuse cylindrique extérieure
Rectification extérieure sur 500 mm de longueur, jusqu’à 200 mm sans lunette.

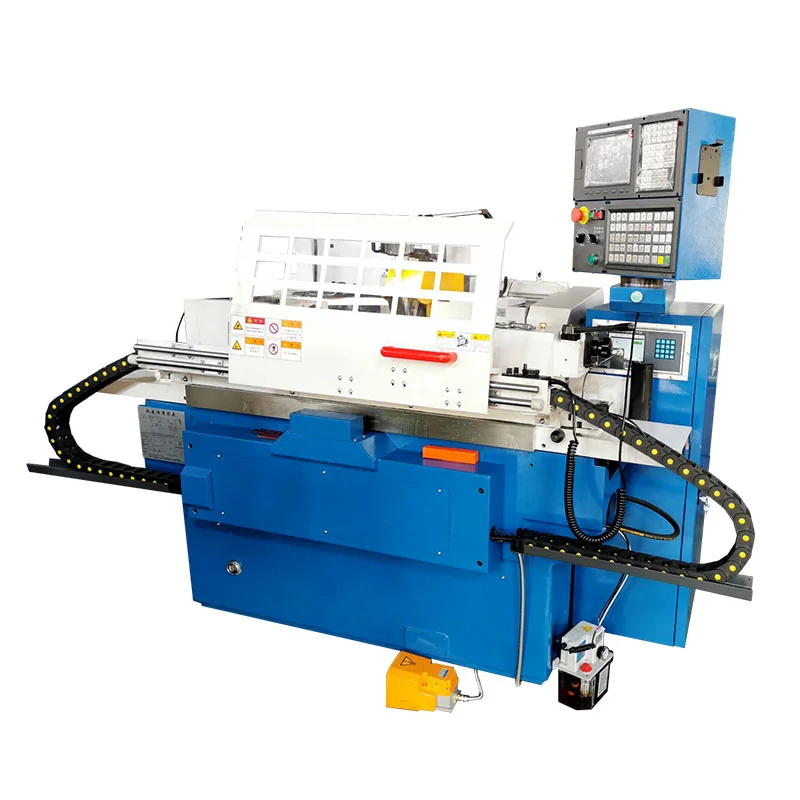

Visuel de la gamme publié sur la fiche M1320H×500, avec un pupitre de commande. Commande et motorisation des avances à préciser sur le devis.
- Diamètres extérieurs sans lunette
- 8 à 200 mm
- Diamètres extérieurs avec lunette
- 8 à 60 mm
- Longueur de rectification extérieure
- 500 mm
Sur devisOffre personnalisée en CHF
Préparer mon devis →Sans engagement · Aucun paiement à cette étape
Précisez votre configuration dans la boutique. Nous confirmons le prix, les équipements inclus et les modalités de livraison dans votre offre.
Pour votre atelier
La M1320H×500 est une rectifieuse cylindrique destinée à l’étude de surfaces extérieures sur des pièces de révolution. Le choix des pointes, des lunettes et de la meule dépend du diamètre, de la longueur et de la matière à rectifier.
Caractéristiques techniques
18 caractéristiques- Diamètres extérieurs sans lunette
- 8 à 200 mm
- Diamètres extérieurs avec lunette
- 8 à 60 mm
- Longueur de rectification extérieure
- 500 mm
- Hauteur de pointes
- 135 mm
- Poids de pièce maximal annoncé
- 50 kg
- Entre-pointes
- 500 mm
- Meule extérieure maximale (diamètre × largeur × alésage)
- 400 × 50 × 203 mm
- Meule extérieure minimale (diamètre × largeur × alésage)
- 280 × 50 × 203 mm
- Vitesse périphérique de meule
- 38 m/s
- Vitesse de broche porte-meule
- 1 670 tr/min
- Approche et retrait rapide de la meule
- 25 mm
- Cônes de poupée et contre-pointe
- MT4
- Vitesse de table
- 0,1–4 m/min
- Course maximale de table
- 600 mm
- Orientation de table
- −5° à +7°
- Encombrement (L × l × H)
- 2 500 × 1 600 × 1 000 mm
- Puissance totale des moteurs
- 5,625 kW
- Poids machine
- 2 500 kg
Préparer votre demande
Distinguez la rectification plane, cylindrique et l’affûtage. Votre choix dépend des surfaces à traiter, des dimensions, de la matière et des tolérances : transmettez un plan ou un exemple de pièce.
