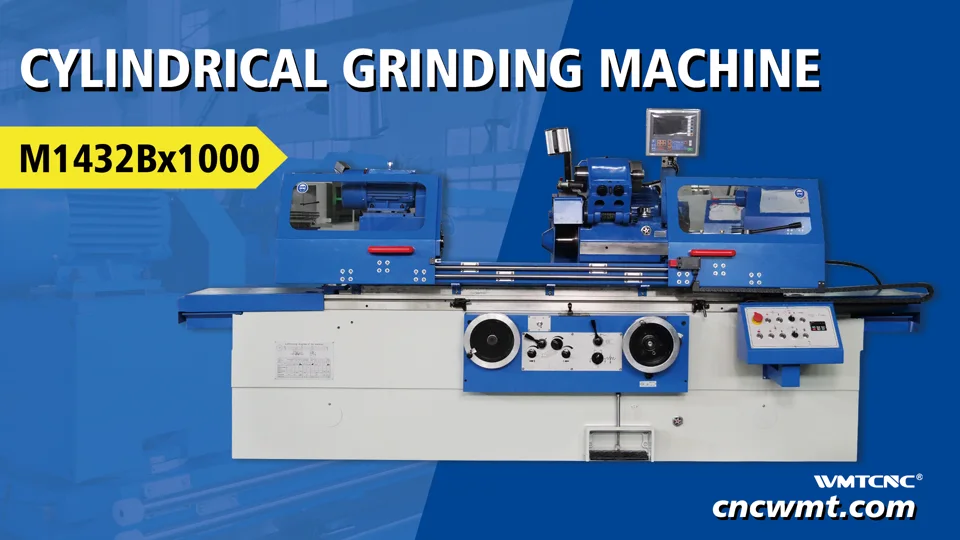

M1432B ×1000 — démonstration de rectification
Présentation et rectification sur M1432B dans la version ×1000. La fiche propose également une version ×1500.
M1432BWMTCNCRectification & affûtage
Rectifieuse cylindrique intérieure et extérieure
Diamètres extérieurs de 8 à 320 mm et alésages de 30 à 100 mm.

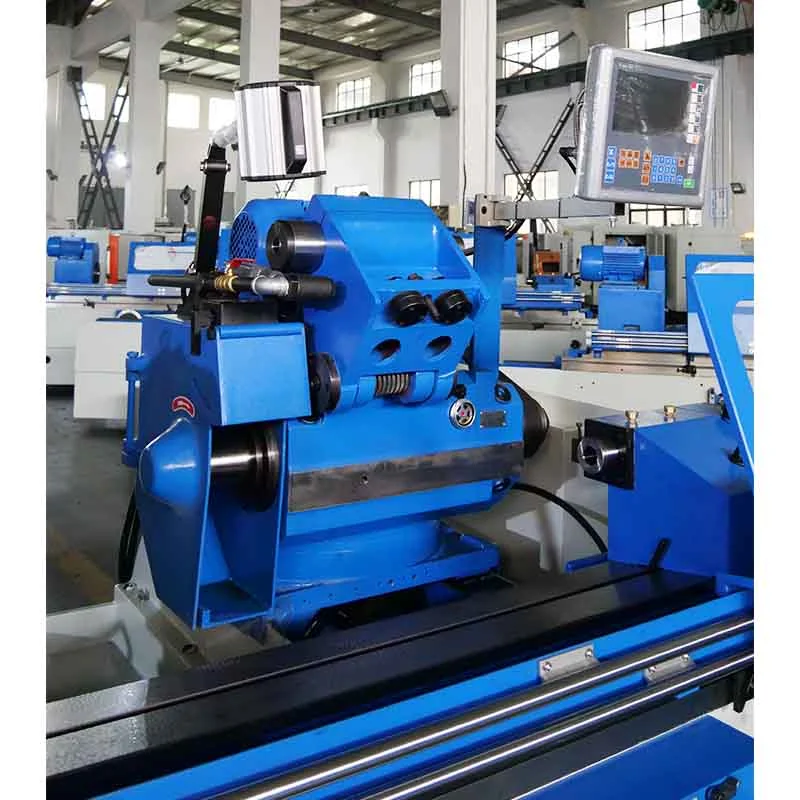

Visuel publié sur la fiche du modèle. Accessoires et configuration selon le devis.
Vidéos du modèle · 1
- Diamètres extérieurs annoncés
- 8 à 320 mm
- Diamètres intérieurs annoncés
- 30 à 100 mm
- Longueur extérieure selon version
- 1 000 ou 1 500 mm
Sur devisOffre personnalisée en CHF
Préparer mon devis →Sans engagement · Aucun paiement à cette étape
Précisez votre configuration dans la boutique. Nous confirmons le prix, les équipements inclus et les modalités de livraison dans votre offre.
Pour votre atelier
La M1432B permet d’étudier la rectification de diamètres extérieurs et d’alésages. La gamme comporte deux longueurs pour les surfaces extérieures. Le dispositif de rectification intérieure, le maintien de pièce et les meules sont à préciser avec les géométries à produire.
Caractéristiques techniques
18 caractéristiques- Diamètres extérieurs annoncés
- 8 à 320 mm
- Diamètres intérieurs annoncés
- 30 à 100 mm
- Longueur extérieure selon version
- 1 000 ou 1 500 mm
- Longueur intérieure annoncée
- 125 mm
- Poids de pièce maximal annoncé
- 150 kg
- Hauteur de pointe
- 180 mm
- Vitesse de table
- 0,1–4 m/min
- Vitesse périphérique maximale de meule
- 38 m/s
- Course maximale de table
- Version ×1000 : 1 100 mm ; version ×1500 : 1 600 mm
- Orientation de table
- Version ×1000 : −3° à +7° ; version ×1500 : −3° à +6°
- Meules extérieures selon configuration
- Ø 400 ou Ø 500 × 50 × Ø 203 mm
- Vitesse de poupée à 50 Hz
- 25–220 tr/min, variation continue
- Vitesse de poupée à 60 Hz
- 30–264 tr/min, variation continue
- Cônes de poupée et contre-pointe
- MT4
- Graduation du volant de meule, grossier / fin
- 0,01 / 0,0025 mm/division
- Puissance totale des moteurs
- 9 kW
- Encombrement (L × l × H)
- Version ×1000 : 3 605 × 1 810 × 1 515 mm ; version ×1500 : 4 605 × 1 810 × 1 515 mm
- Poids machine
- Version ×1000 : 3 700 kg ; version ×1500 : 4 300 kg
Préparer votre demande
Distinguez la rectification plane, cylindrique et l’affûtage. Votre choix dépend des surfaces à traiter, des dimensions, de la matière et des tolérances : transmettez un plan ou un exemple de pièce.
