Tournage et fraisage — TX500ESY

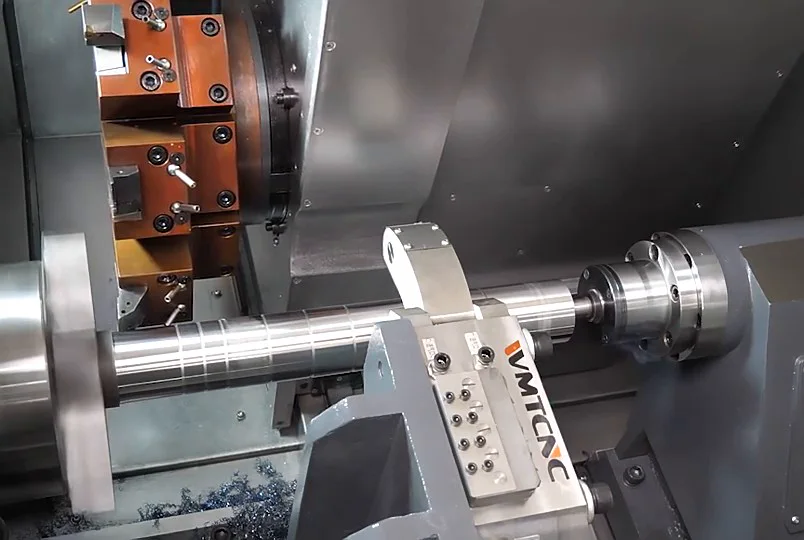

Exemples d’usinage avec outils motorisés. Configuration et accessoires à confirmer dans l’offre.
TX500ESYWMTCNCTournage
Centre CNC de tournage-fraisage avec axe Y
Double broche, tourelle de 12 outils et diamètre de tournage annoncé de 320 mm.
Visuel publié sur la fiche du modèle. Accessoires et configuration selon le devis.
Vidéos du modèle · 1
- Diamètre de tournage maximal annoncé
- 320 mm
- Longueur de pièce selon version
- 650 ou 1 000 mm
- Broche principale
- 4 000 tr/min
Sur devisOffre personnalisée en CHF
Préparer mon devis →Sans engagement · Aucun paiement à cette étape
Précisez votre configuration dans la boutique. Nous confirmons le prix, les équipements inclus et les modalités de livraison dans votre offre.
Pour votre atelier
Le TX500ESY associe tournage, outils motorisés, axe Y et contre-broche. Ce centre permet d’étudier l’usinage de pièces combinant formes tournées et opérations de fraisage. Les courses, la motorisation et la tourelle comportent plusieurs configurations à choisir selon les pièces.
Caractéristiques techniques
30 caractéristiques- Diamètre de tournage maximal annoncé
- 320 mm
- Longueur de pièce selon version
- 650 ou 1 000 mm
- Broche principale
- 4 000 tr/min
- Contre-broche
- 5 000 tr/min
- Tourelle
- 12 positions
- Course Y selon version
- 100 mm (±50) ou 140 mm (±70)
- Passage sur banc
- 650 mm
- Passage sur chariot
- 430 mm
- Mandrin principal
- 8 pouces
- Alésage de broche principale
- 66 mm
- Passage utile de broche principale
- 52 mm
- Nez de broche principale
- A2-6
- Puissance de broche principale
- 22 ou 30 kW selon configuration
- Mandrin de contre-broche
- 6 pouces
- Alésage de contre-broche
- 55 mm
- Passage utile de contre-broche
- 46 mm
- Nez de contre-broche
- A2-5
- Puissance de contre-broche
- 11 ou 15 kW selon configuration
- Course X
- 250 mm
- Course Z
- 650 ou 1 000 mm selon configuration
- Déplacements rapides X / Z / Y
- 20 / 20 / 12 m/min
- Interface de tourelle
- BMT45 ou BMT55 selon configuration
- Section des outils extérieurs
- 20 × 20 ou 25 × 25 mm
- Diamètre de queue des outils d'alésage
- 32 mm
- Vitesse maximale des outils motorisés
- 4 000 ou 6 000 tr/min selon configuration
- Profondeur d'alésage de contre-broche
- 115 ou 145 mm selon configuration
- Inclinaison du banc
- 35°
- Guidages
- Linéaires
- Poids approximatif
- 5 300 kg
- Encombrement (L × l × H)
- 3 000 × 1 780 × 2 050 mm
Préparer votre demande
Comparez le diamètre admissible, la longueur entre pointes et le passage de broche. Précisez la matière, les dimensions des pièces et le type de commande souhaité pour préparer une configuration adaptée.
