Centre d’usinage CNC 5 axes simultanés
Plateau de 630 mm, broche HSK-A63 et courses de 800 × 800 × 550 mm.

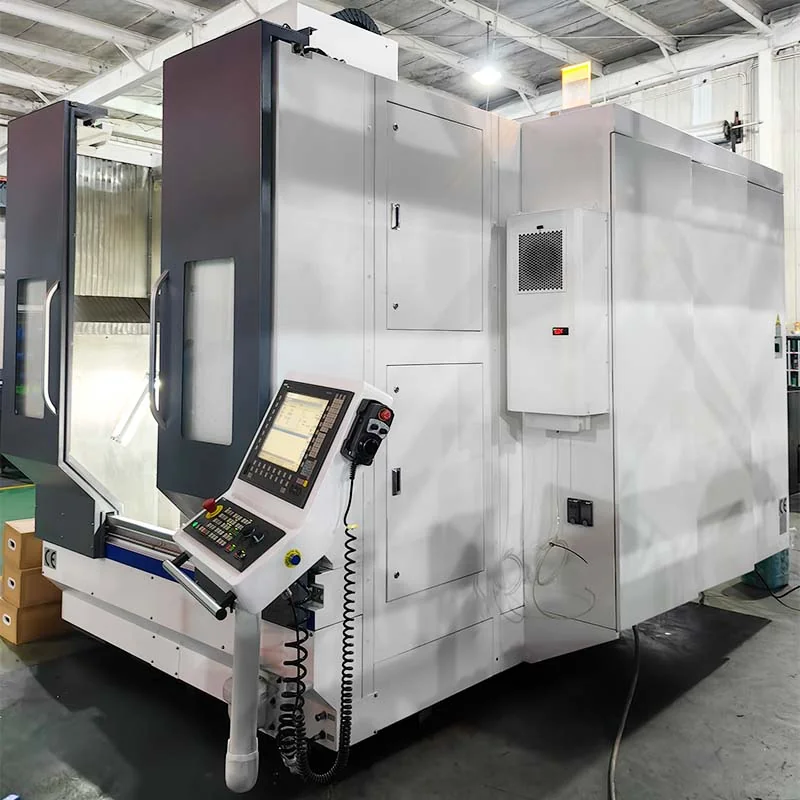

Visuel publié sur la fiche du modèle. Accessoires et configuration selon le devis.
- Courses X / Y / Z
- 800 / 800 / 550 mm
- Diamètre de table
- 630 mm
- Charge de table annoncée
- 850 kg
Sur devisOffre personnalisée en CHF
Préparer mon devis →Sans engagement · Aucun paiement à cette étape
Précisez votre configuration dans la boutique. Nous confirmons le prix, les équipements inclus et les modalités de livraison dans votre offre.
Pour votre atelier

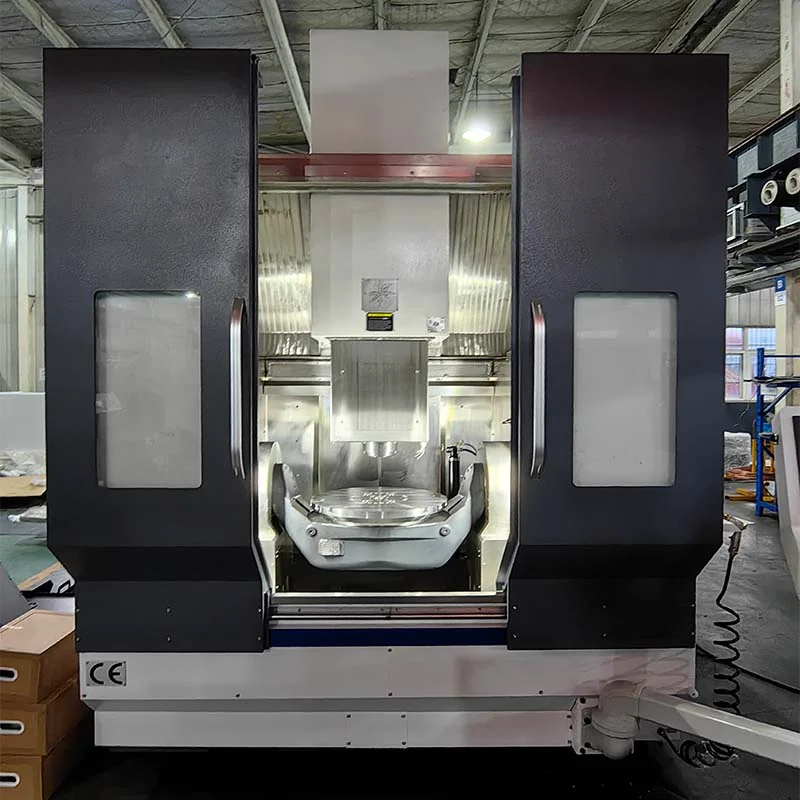

Le WMT-V63 est un centre à cinq axes pour l’étude de pièces nécessitant plusieurs orientations d’usinage. Il associe une table orientable et une broche électrique de 18 000 tr/min. Le choix de la commande, du magasin et du postprocesseur doit être adapté à votre chaîne de programmation.
Caractéristiques techniques
22 caractéristiques- Courses X / Y / Z
- 800 / 800 / 550 mm
- Diamètre de table
- 630 mm
- Charge de table annoncée
- 850 kg
- Broche
- HSK-A63 — 18 000 tr/min
- Puissance de broche annoncée
- 30 kW
- Distance nez de broche–table
- 120–670 mm
- Déplacements rapides X / Y / Z
- 48 m/min

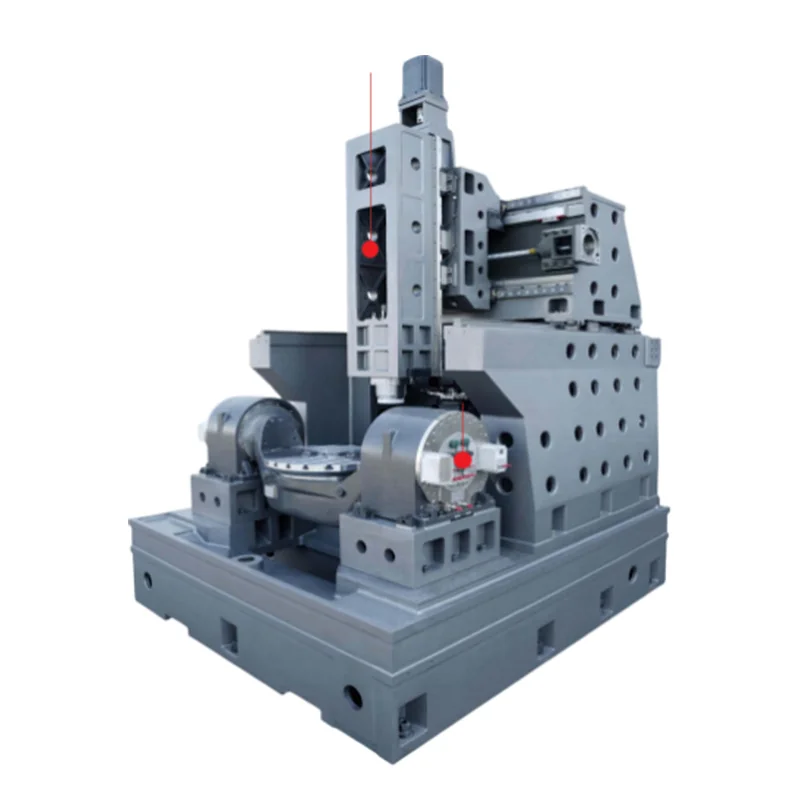

- Architecture
- Portique ; axe A à double entraînement
- Précision de positionnement annoncée X / Y / Z
- 0,006 / 0,006 / 0,006 mm
- Répétabilité annoncée X / Y / Z
- 0,004 / 0,004 / 0,004 mm
- Précision de positionnement annoncée A / C
- ±8 / ±8 secondes d'arc
- Répétabilité annoncée A / C
- ±4 / ±4 secondes d'arc
- Couple moteur de l'axe C annoncé
- 600 / 1 100 N·m
- Couple de broche S1 / S2
- 72 / 85 N·m

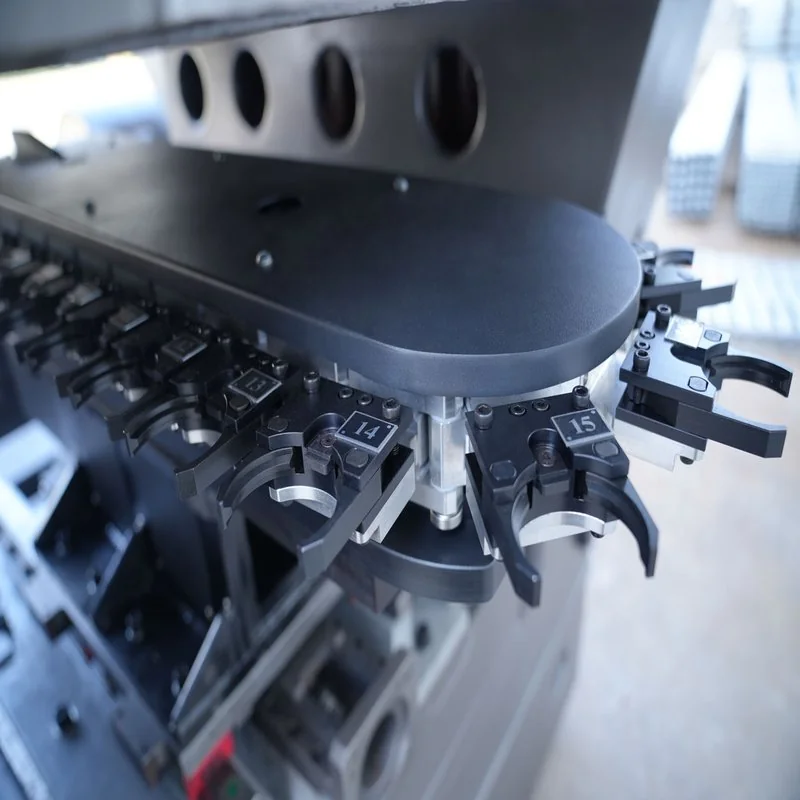

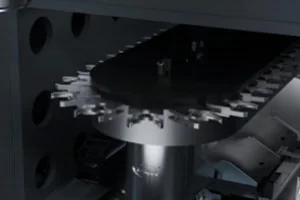

- Magasin d'outils
- À chaîne ; 32 positions, options 40 / 60 / 90 à confirmer
- Poids maximal d'outil
- 8 kg
- Longueur maximale d'outil
- 300 mm
- Diamètre maximal d'outil
- 75 mm avec postes voisins occupés ; 120 mm avec postes voisins libres
- Air comprimé requis
- 0,6–0,8 MPa
- Puissance installée annoncée
- 68 kW
- Encombrement (L × l × H)
- 2 728 × 3 760 × 3 726 mm
- Poids machine
- 16 500 kg
Préparer votre demande
Commencez par l’encombrement de vos pièces et les courses utiles, puis regardez la table, la broche et l’outillage. Indiquez vos séries, les matières et les opérations attendues dans votre demande.
