Présentation de la tailleuse d’engrenages Y31160K

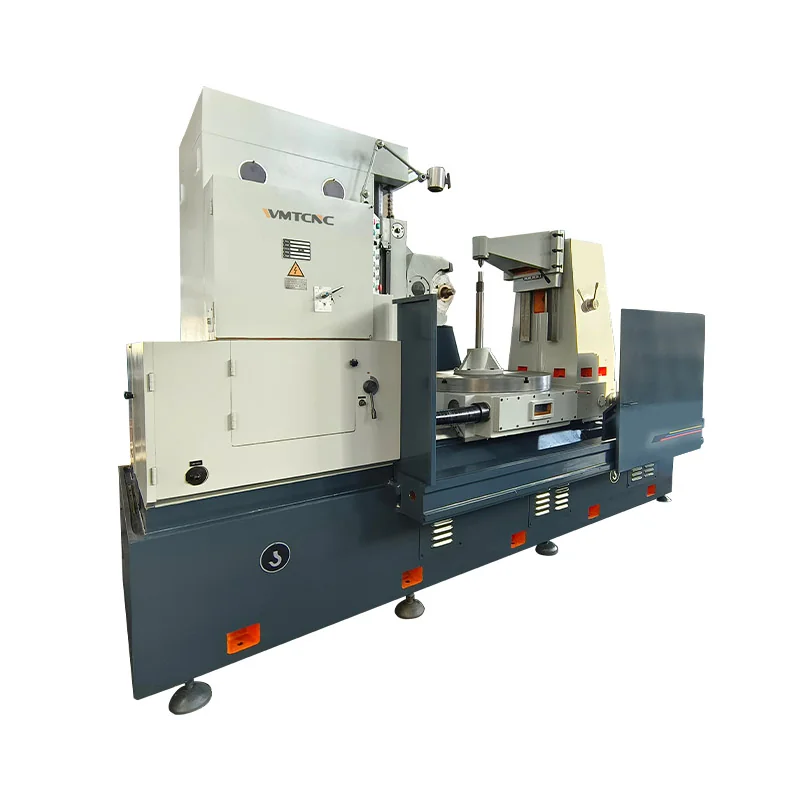

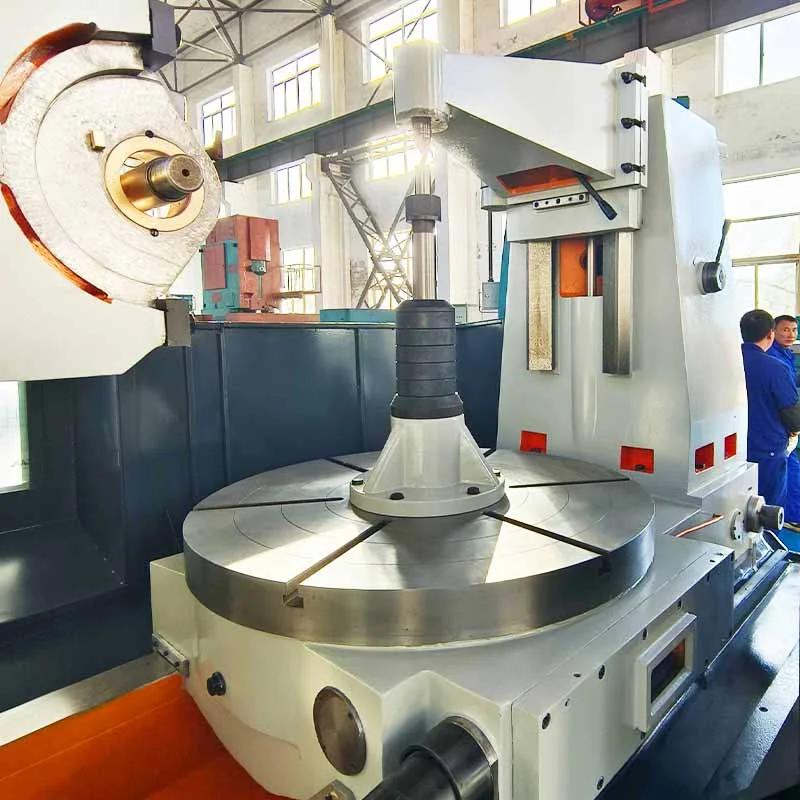

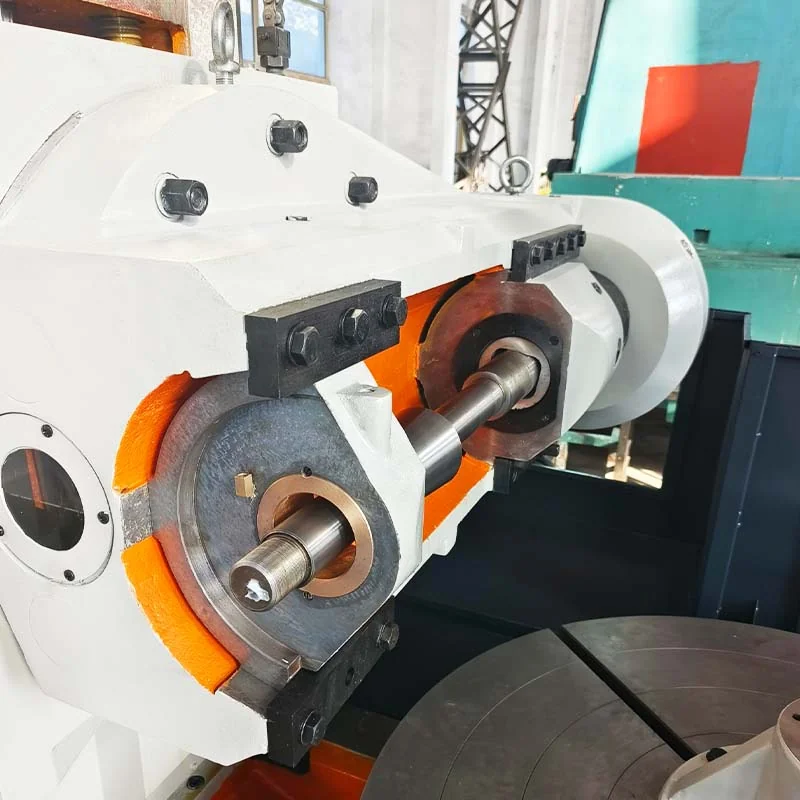

Vue de la machine, de la table et de la tête porte-outil.
Y31160KWMTCNCTaillage & mortaisage

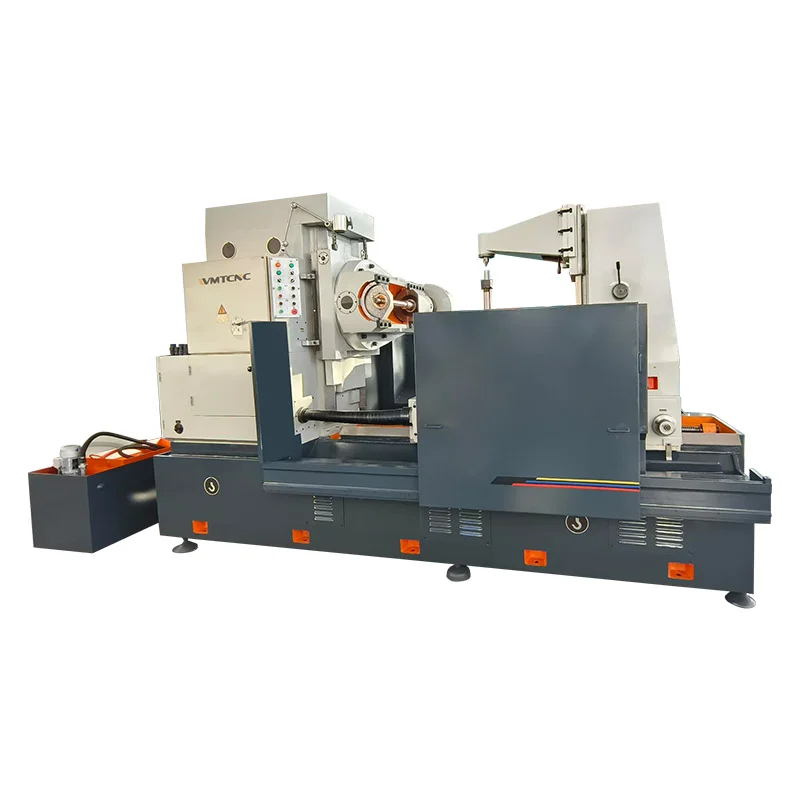

Tailleuse d’engrenages de grande capacité
Taillage par fraise-mère pour pièces jusqu’à 1 600 mm sans montant arrière.
Visuel publié sur la fiche du modèle. Accessoires et configuration selon le devis.

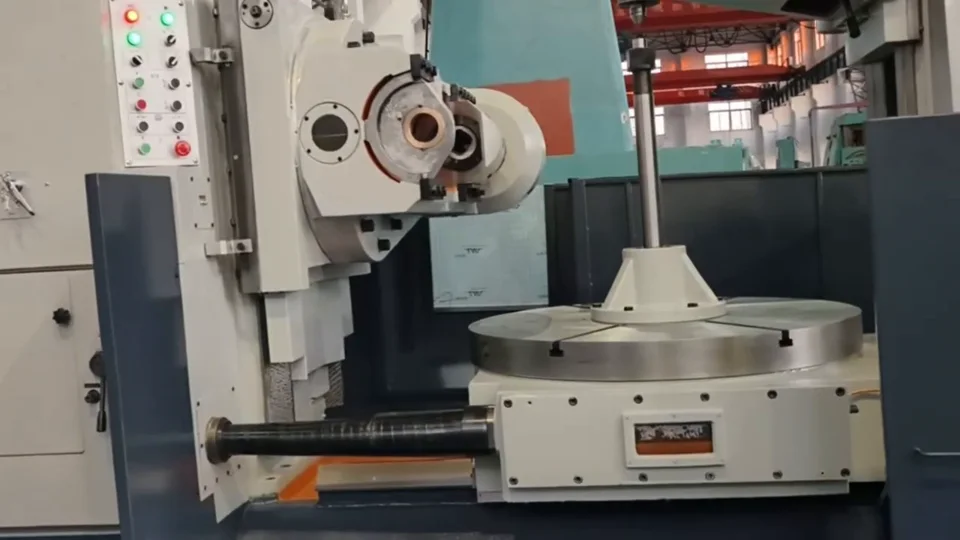

Vidéos du modèle · 1
- Diamètre maximal sans montant arrière
- 1 600 mm
- Diamètre maximal avec montant arrière
- 1 300 mm
- Module maximal annoncé
- 20 mm
Sur devisOffre personnalisée en CHF
Préparer mon devis →Sans engagement · Aucun paiement à cette étape
Précisez votre configuration dans la boutique. Nous confirmons le prix, les équipements inclus et les modalités de livraison dans votre offre.
Pour votre atelier
La Y31160K est une tailleuse d’engrenages de grande capacité. Le diamètre recevable varie avec l’utilisation du montant arrière. Le module, la denture, la matière et le poids des pièces déterminent l’étude de la machine, des fraises-mères et des montages.
Caractéristiques techniques
34 caractéristiques- Diamètre maximal sans montant arrière
- 1 600 mm
- Diamètre maximal avec montant arrière
- 1 300 mm
- Module maximal annoncé
- 20 mm
- Diamètre de table
- 1 100 mm
- Charge de table annoncée
- 3,5 t
- Moteur principal
- 15 kW
- Course verticale maximale du porte-fraise
- 500 mm
- Orientation maximale du porte-fraise
- ±60°
- Déplacement vertical rapide du porte-fraise
- 0,52 m/min
- Déplacement vertical manuel par tour de volant
- 0,63 mm
- Nombre de niveaux d'avance verticale
- 10
- Incréments d'avance verticale annoncés
- 0,47–5,27 mm
- Alésage de table
- 260 mm
- Cône du logement de mandrin porte-pièce
- Morse 6
- Déplacement rapide de table
- 0,47 m/min
- Déplacement horizontal manuel par tour de volant
- 0,5 mm
- Graduation de déplacement horizontal
- 0,02 mm
- Vitesse maximale de table
- 4 tr/min
- Distance table–face inférieure du montant arrière
- 500–900 mm
- Diamètre maximal de fraise-mère
- 280 mm
- Longueur maximale de fraise-mère
- 320 mm
- Filetage de tirant d'outil
- M24
- Cône de broche
- Morse 6
- Course axiale maximale de fraise-mère
- 100 mm
- Distance centre de broche porte-fraise–table
- 200–700 mm
- Distance centre de pièce–centre de fraise-mère
- 200–910 mm
- Vitesse de broche
- 19–124 tr/min ; 7 vitesses
- Vitesse du moteur principal
- 1 500 tr/min
- Moteur de déplacement axial rapide
- 3 kW ; 1 500 tr/min
- Moteur de déplacement radial rapide
- 1,5 kW ; 1 000 tr/min
- Moteur de pompe hydraulique
- 1,5 kW ; 1 000 tr/min
- Moteur de pompe de refroidissement
- 0,4 kW ; 2 800 tr/min
- Poids net / brut
- 16 000 / 17 500 kg
- Encombrement (L × l × H)
- 4 380 × 2 390 × 2 500 mm
Préparer votre demande
Décrivez la géométrie à produire, la matière et les dimensions. Pour un engrenage, transmettez les données utiles du plan ; pour le mortaisage, précisez le profil et la course nécessaire.
